SPIRAL SPRAY NOZZLE - หัวฉีดน้ำทรงกรวยแบบเกลียว

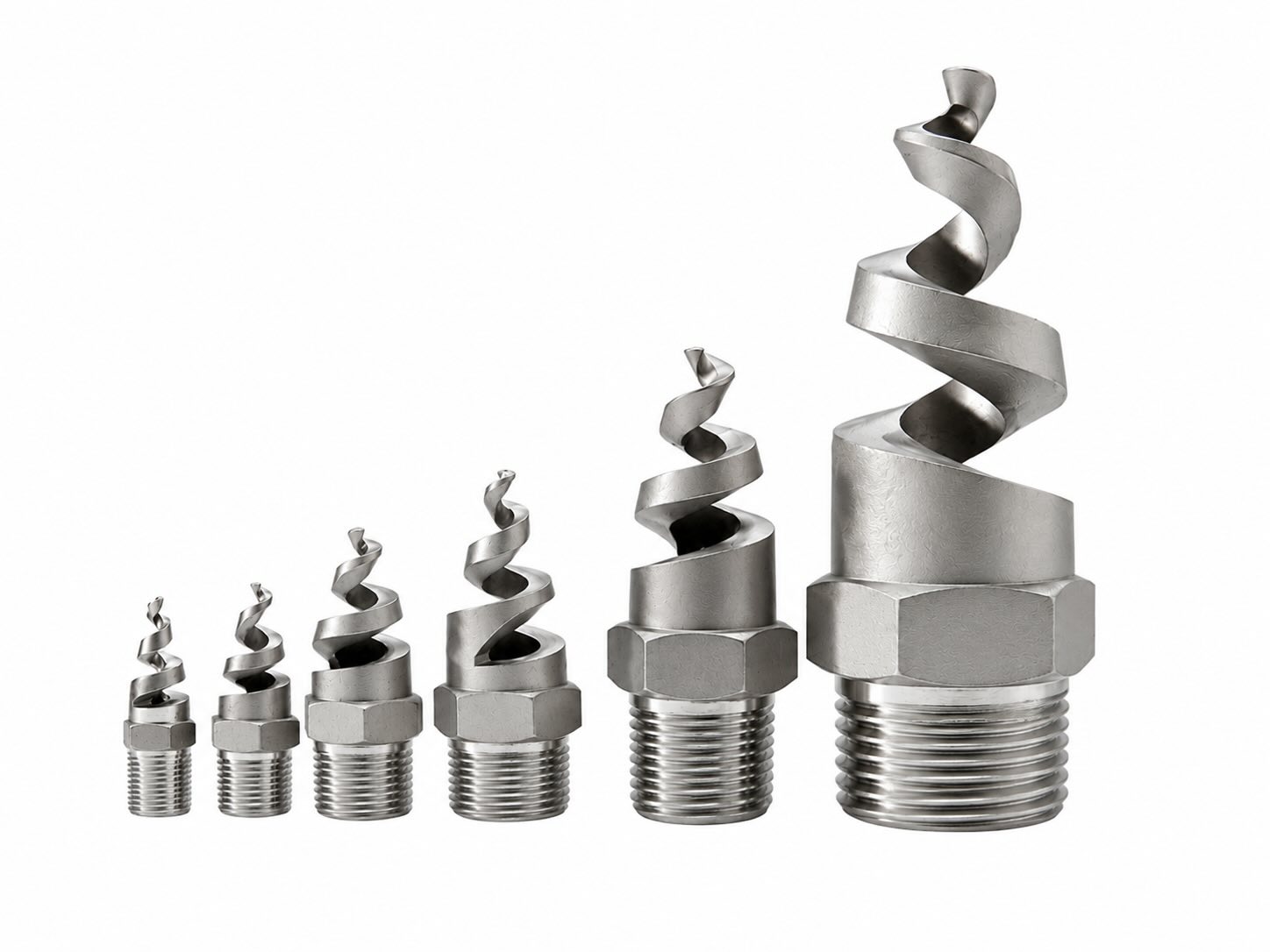

Spiral Jet Nozzle

หัวฉีดสเปรย์แบบเกลียวที่ออกแบบมาเพื่อป้องกันการอุดตันได้ดีเยี่ยม (Non-Clogging) ให้ละอองน้ำหมุนวนเป็นทรงกรวยที่ครอบคลุมพื้นที่ได้กว้างและสม่ำเสมอ

ดีไซน์แบบเปิด (Open Passage) ลดโอกาสการอุดตันจากสิ่งเจือปน
ให้ละอองน้ำที่มีความละเอียดปานกลางและกระจายตัวสูง
ทนทานต่อการกัดกร่อนและสารเคมี มีให้เลือกหลายวัสดุ
เหมาะสำหรับงานชำระล้างก๊าซ (Gas Scrubbing), ดับฝุ่น และระบบดับเพลิง

Specifications

Materials	SS316L, 310SS, Brass, PVC, PP, PTFE
Spray Pattern	Full Cone / Hollow Cone
Spray Angle	60° - 170°
Connection	1/4", 3/8", 1/2", 3/4" to 4" BSPT/NPT
Operating Pressure	0.7 - 25 Bar

Technical Drawings

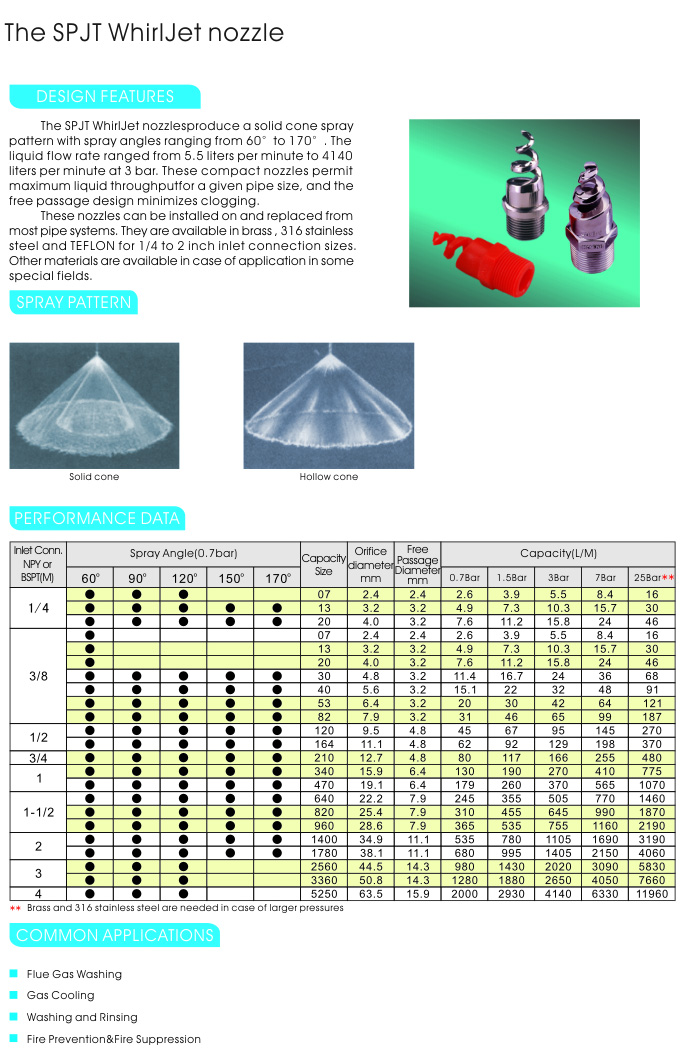

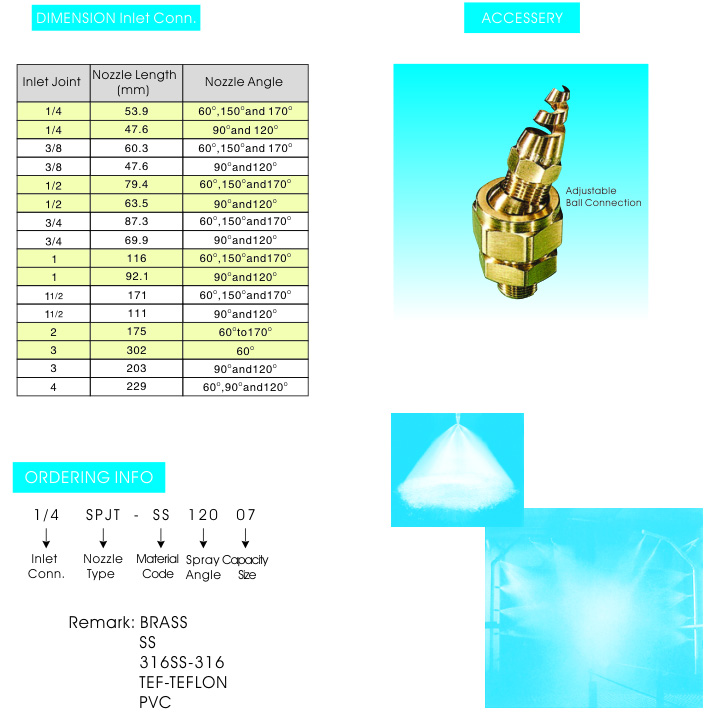

DIMENSIONS & CATALOG

PERFORMANCE DATA

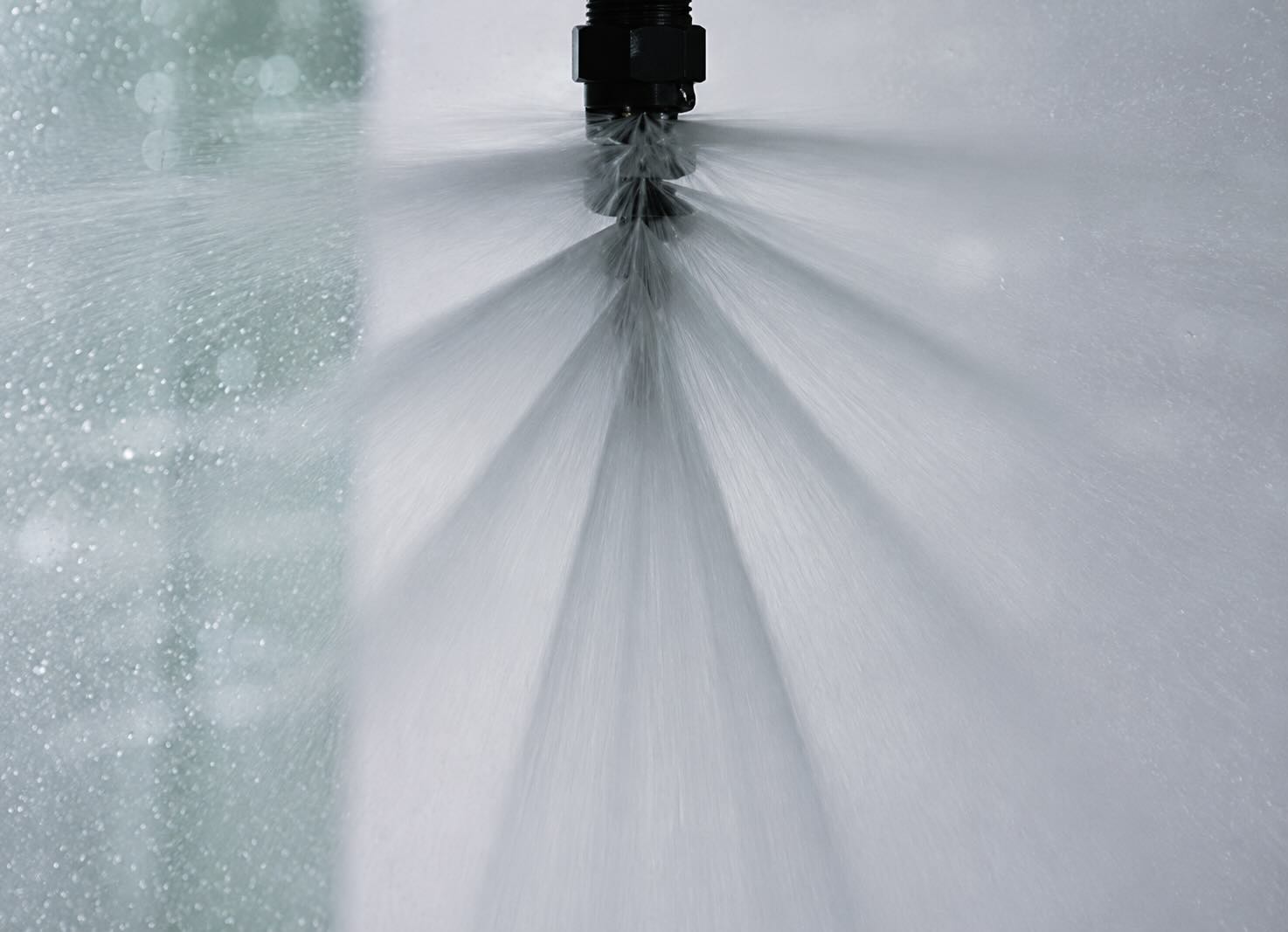

หลักการทำงานของหัวฉีดแบบเกลียว

เทคโนโลยี Spiral Passage ที่เข้าใจง่าย ใน 4 ขั้นตอน

💧

STEP 01

รับของเหลวเข้าสู่หัวฉีด

ของเหลวไหลเข้าสู่หัวฉีดภายใต้แรงดัน ไม่ว่าจะเป็นน้ำ สารเคมี หรือสารละลายที่มีของแข็งปน

🌀

STEP 02

ผ่านช่องทางเกลียว

ของเหลวไหลผ่านร่องเกลียว (Spiral Passage) แบบเปิด ลดความเสี่ยงการอุดตันจากอนุภาคและตะกอน

🌊

STEP 03

หมุนวนเป็นทรงกรวย

แรงหมุนวน (Swirl Force) ทำให้ของเหลวกระจายตัวออกเป็นกรวยกว้าง ครอบคลุมพื้นที่ได้มากกว่าหัวฉีดทั่วไป

🎯

STEP 04

ครอบคลุมสม่ำเสมอ

ละอองน้ำสัมผัสเป้าหมายอย่างสม่ำเสมอ เหมาะกับงาน Gas Scrubbing, ดับฝุ่น และระบบหล่อเย็น

เหมาะสำหรับทุกอุตสาหกรรม

Spiral Nozzle ถูกเลือกใช้ในอุตสาหกรรมที่ต้องการความน่าเชื่อถือสูง

🔥

ระบบดับเพลิง

ครอบคลุมพื้นที่กว้างด้วยหัวฉีดเดียว เหมาะกับ Deluge และ Cooling System

🏭

เหล็กและโลหะ

ระบายความร้อนแผ่นเหล็ก ล้างตะกรัน Scale และทำความสะอาดพื้นผิวชิ้นงาน

🧪

เคมีและปิโตรเคมี

Gas Scrubbing ดูดซับก๊าซพิษ และลดอุณหภูมิในหอดูดซับสารเคมี

⛏️

เหมืองแร่ & ปูนซีเมนต์

ดับฝุ่น (Dust Suppression) ในสายพานลำเลียงและจุดถ่ายเทวัสดุ

♻️

สิ่งแวดล้อม & บำบัดน้ำ

ระบบบำบัดก๊าซเสีย ลดค่า pH และดักจับอนุภาคฝุ่นขนาดเล็ก

⚡

พลังงานและไฟฟ้า

ระบบหล่อเย็น Cooling Tower และป้องกันความร้อนในโรงไฟฟ้า

มุมการฉีด (Spray Angle) ที่ให้เลือก

ครอบคลุมตั้งแต่มุมแคบพุ่งตรงไปจนถึงมุมกว้างพิเศษ 170°

60°

มุมแคบ

แรงปะทะสูง • พุ่งตรง • ระยะไกล • Gas Scrubbing

90°

มุมกลาง

สมดุลแรง & พื้นที่ • ระบบหล่อเย็น • นิยมมากที่สุด

120°

มุมกว้าง

ครอบคลุมพื้นที่กว้าง • ดับฝุ่น • ระบบดับเพลิง

150°

มุมกว้างมาก

พื้นที่กว้างสูง • ระยะใกล้ • Cooling Tower

170°

มุมกว้างสุด

ครอบคลุมสูงสุด • ฉีดแบนราบ • งานดับฝุ่นพิเศษ

วัสดุผลิตหัวฉีด Spiral

เลือกวัสดุให้ตรงกับสภาพแวดล้อมและสารเคมีที่ใช้งาน

🔩

SS316L

ทนคลอไรด์ดีเยี่ยม
อุณหภูมิสูง
งานอาหาร & เภสัช

ยอดนิยม

PP / PVC

น้ำหนักเบา
ทนกรด-ด่าง
ราคาประหยัด

⚪

PTFE (Teflon)

ทนสารเคมีแรงสุด
ทนอุณหภูมิสูง
ผิวเรียบลื่น

Premium

เปรียบเทียบประเภทหัวฉีด

ทำไม Spiral Nozzle จึงเป็นตัวเลือกที่ดีที่สุดสำหรับงานที่มีของแข็งปะปน

คุณสมบัติ	🌀 Spiral	Flat Fan	Full Cone	Hollow Cone
ทนการอุดตัน (Non-Clog)	✓✓ ดีที่สุด	✗ อุดตันง่าย	◉ ปานกลาง	◉ ปานกลาง
พื้นที่ครอบคลุม	✓✓ กว้างมาก	◉ เป็นแนว	✓ กว้างดี	✓ กว้างดี
ใช้กับของเหลวมีตะกอน	✓✓ เหมาะที่สุด	✗ ไม่เหมาะ	◉ พอได้	◉ พอได้
Gas Scrubbing	✓✓ เหมาะมาก	✗ ไม่เหมาะ	✓ ดี	✓ ดี
ดับฝุ่น (Dust Control)	✓✓ ยอดเยี่ยม	✗ ไม่เหมาะ	◉ พอได้	✓ ดี

คำถามที่พบบ่อย (FAQ)

ข้อสงสัยที่ลูกค้าถามมากที่สุดเกี่ยวกับ Spiral Nozzle — ตอบครบทุกข้อ

Spiral Nozzle แตกต่างจาก Full Cone Nozzle ทั่วไปอย่างไร? ▼

Full Cone ทั่วไปมีช่องออริฟิสขนาดเล็กที่อุดตันได้ง่ายเมื่อของเหลวมีตะกอน Spiral Nozzle ใช้ร่องเกลียวแบบเปิด (Open Spiral Passage) ทำให้ของเหลวไหลผ่านได้อย่างอิสระแม้มีเศษวัสดุหรือตะกอนปะปน จึงเหมาะกับงานที่น้ำมีคุณภาพต่ำหรือมีของแข็งแขวนลอย

ทำไม Spiral Nozzle จึงเหมาะกับงาน Gas Scrubbing? ▼

Spiral Nozzle สร้างละอองน้ำที่มีขนาดใหญ่และครอบคลุมพื้นที่หน้าตัดหอดูดซับได้กว้าง แรงหมุนวน (Swirl) ช่วยให้ก๊าซและของเหลวสัมผัสกันได้ดี เพิ่มประสิทธิภาพการดูดซับก๊าซพิษ เช่น SO₂, HCl, NH₃ ได้อย่างมีประสิทธิภาพ ประกอบกับร่องเปิดลดการอุดตันจากตะกอนในน้ำหมุนเวียน

ใช้กับของเหลวที่มีเนื้อหยาบหรือมีตะกอนสูงได้ไหม? ▼

ได้ครับ นั่นคือจุดเด่นที่สุดของ Spiral Nozzle ร่องเกลียวแบบเปิดสามารถผ่านอนุภาคได้ขนาดใหญ่กว่าออริฟิสหัวฉีดทั่วไปมาก เหมาะกับน้ำบำบัด น้ำหล่อเย็นหมุนเวียน สารเคมีที่มีตะกอน หรือแม้แต่น้ำเสียในระบบ Scrubber อุตสาหกรรม

ควรเลือกมุมการฉีดเท่าไหร่สำหรับงานดับฝุ่น (Dust Suppression)? ▼

สำหรับงานดับฝุ่นในสายพานลำเลียงหรือจุดถ่ายเทวัสดุ แนะนำมุม 120°–170° เพื่อครอบคลุมพื้นที่ฝุ่นกว้างสุด วางหัวฉีดเหนือจุดเกิดฝุ่นระยะ 0.5–1.5 เมตร ใช้แรงดันต่ำ 1–3 Bar เพื่อให้ได้ละอองน้ำขนาดพอเหมาะในการดักจับฝุ่น ทีมวิศวกรของเราช่วยออกแบบระบบและคำนวณ Flow Rate ให้ฟรี

มีบริการให้คำปรึกษาและออกแบบระบบ Spiral Nozzle หรือไม่? ▼

มีครับ! ทีมวิศวกรของ V.T.R. Office Center พร้อมให้คำปรึกษาฟรีทั้งการเลือกรุ่น คำนวณ Flow Rate ออกแบบระบบ Header และแนะนำวัสดุที่เหมาะสม สามารถติดต่อผ่าน LINE @vtroffice หรือโทร 02-713-5756, 089-118-0836 ในวันและเวลาทำการ
