ในการออกแบบหัวฉีดน้ำหลายๆหัว เราจำเป็นที่จะต้องคำนึงถึง พื้นที่ ครอบคลุมของสเปรย์น้ำ โดยที่เราต้อง ทราบถึงพื้นที่ครอบคลุมของหัวฉีดน้ำของแต่ละหัวก่อน และลักษณะของการฉีดสเปรย์ เช่น

การออกแบบหัวฉีดสเปรย์น้ำแบบทรงพัดแบน (Flat fan spray nozzle) จะพิจารณาจาก

1. อัตราการไหลและแรงดันของน้ำจากหัวฉีดก่อน
2. ตำแหน่งของหัวฉีดน้ำ
3. พื้นที่ทั้งหมดที่ต้องการฉีดน้ำ
4. ความสูงระหว่างหัวสเปรย์ถึงพื้น
5. องศาการฉีดน้ำของหัวฉีดน้ำ จะทำให้สามารถคำนวณพื้นที่ครอบคลุมของการสเปรย์ฉีดน้ำ

พื้นที่ครอบคลุมของหัวสเปรย์แบบแบน


เมื่อได้ข้อมูลครบแล้วจะทำการออกแบบ โดยให้ขอบของการสเปรย์น้ำซ้อนกันอยู่ประมาณ 30 เปอร์เซ็นต์เพื่อให้พื้นที่ได้รับการสเปรย์อย่างทั่วถึง

การออกแบบหัวฉีดสเปรย์น้ำแบบทรงกรวย (Full cone) จะพิจารณาจาก

1. อัตราการไหลและแรงดันของน้ำจากหัวฉีดก่อน
2. ตำแหน่งของหัวฉีดน้ำ
3. พื้นที่ทั้งหมดที่ต้องการฉีดน้ำ
4. ความสูงระหว่างหัวสเปรย์ถึงพื้น
5. องศาการฉีดน้ำของหัวฉีดน้ำ จะทำให้สามารถคำนวณพื้นที่ครอบคลุมของการสเปรย์ฉีดน้ำ

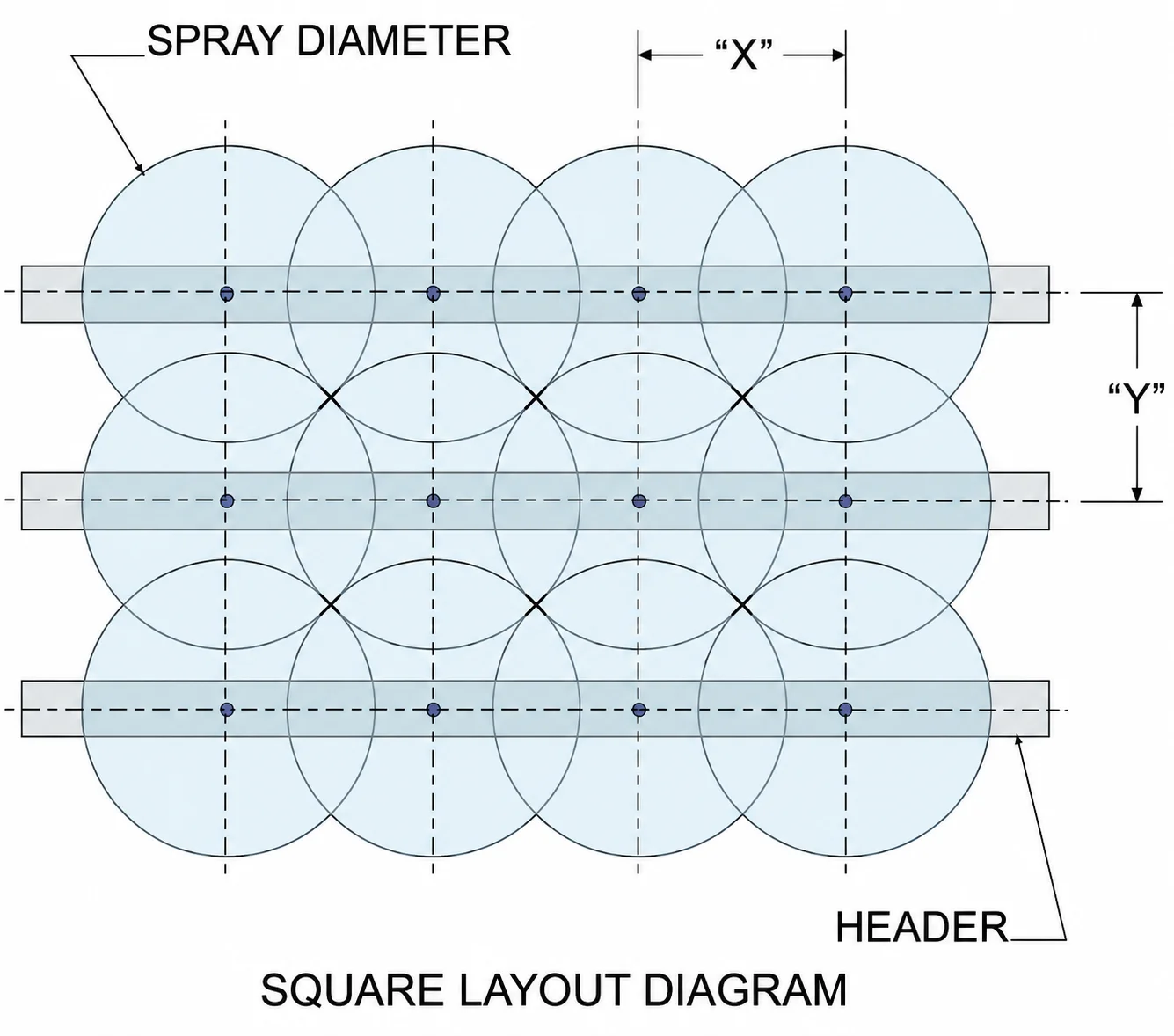

พื้นที่ครอบคลุมการสเปรย์น้ำทรงกรวย

โดยการคำนวณการออกแบบหัวฉีดน้ำตามรูปด้านบนจะใช้จำนวนหัวฉีดน้อยที่สุด วิธีนี้เรียกว่าสแควร์เลย์เอาท์ไดอะแกรม
วิธีนี้จะเว้นระยะหัวฉีดน้ำเป็นระยะเท่ากันหมด ซึ่งง่ายต่อการออกแบบด้วย

สิ่งที่ต้องคำนึงถึงเพิ่มเติม

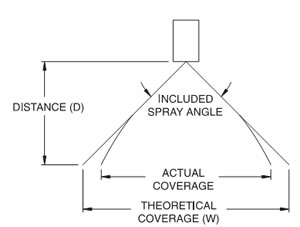

degree of spraynozzle

การคำนวณองศาการสเปรย์น้ำจะต้องคำนึงถึงความเป็นจริงด้วย เนื่องจากองศาที่ระบุมาตามสเปคของหัวฉีดจะไม่ได้เป็นองศาเดียวกับที่ระบุไว้ตลอด เนื่องจากแรงดัน และสภาวะแวดล้อม จึงต้องเผื่อระยะตรงนี้ไว้ด้วย โดยการลดระยะห่างลงมา

DISTANCE-ระยะห่างของหัวสเปรย์ฉีดน้ำกับสิ่งที่ต้องฉีดน้ำ
THEORETICAL COVERAGE-พื้นที่ครอบคลุมของหัวฉีดน้ำที่ระบุไว้ตามสเปค
ACTUAL COVERAGE-พื้นที่ครอบคลุมของหัวฉีดน้ำทำได้จริง
